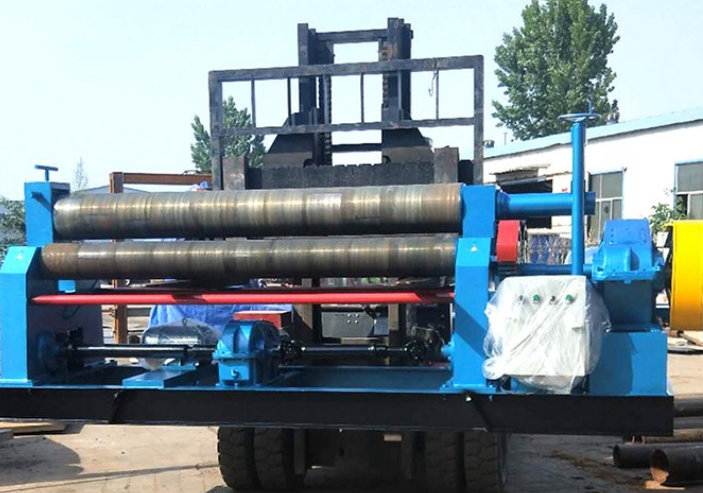

卷板機的剩余直邊小，結構緊湊簡單，可以設計成軸向拉出上滾輪，裝卸方便。但彎曲板材時，板材有傾斜動作，不可靠，特別是對于重工件或熱卷材，長板材要預彎。接下來我們一起看看它的特點有哪些
　   卷板機一般適用于輕中型工件的冷軋。控制型水平下調三輥卷板機。它可以一次裝載金屬板，不需要掉頭就可以完成板端的預彎、滾壓和滾圓。是滾圓、圓弧工件的選擇。
　　卷板機上輥的提升運動由兩端的油缸驅動。上輥兩端的軸直徑由自動調心滾柱軸承支撐。上輥升降同步由數控控制。上輥的傾卸側設有傾卸油缸，上輥尾部設有平衡機構，可以方便地卸下軋制的工件和油缸。下輥兩端的軸徑由調心滾子軸承支撐，調心滾子軸承固定在兩端的水平移動架上，由兩端的油缸驅動。下羅拉的水平運動由數控同步控制。
　　卷板機設備結構特點：
　　1.機械部分概述本機器的機械部分主要由以下部分組成：
　　傾倒部分：傾倒部分由傾倒側軸承體、傾倒油缸和傾倒機構組成。傾斜側軸承體通過傾斜油缸的伸縮推動傾斜和直立，以便于軋制工件的卸載。設有特殊機構，確保上輥提升時，卸料缸處于保壓狀態。
　　上輥部分：上輥部分由上工作輥、軸承體、平衡機構和主傳動組成。上工作輥是設備的主要執行元件，具有足夠的強度、剛度、表面硬度和加工精度，保證工作時的可靠性和使用壽命。上工作輥兩端的軸徑由調心滾子軸承支撐，適合低速補植，使用壽命長，摩擦損失小。上工作輥尾部安裝有平衡機構，以保持上工作輥在卸載過程中的平衡，便于卸載軋制后的工件和氣缸。上輥右側是主傳動機構，由液壓馬達驅動。動力被傳遞到上部工作輥，以提供軋制鋼板所需的扭矩。上工作輥的升降位移決定了被軋制工件的曲率半徑，這是通過安裝在底座上的主油缸的升降來完成的。其升降運動由數控同步控制。安裝在上輥?zhàn)笥逸S承體上的位移傳感器將上輥的實際位移準確反饋給PLC，PLC控制相應電磁閥的開啟和關閉，實現提升過程中上輥的相對調平，同步精度小于0.2。由于齒輪減速器嚙合齒數多，重疊系數大，輸入輸出在同一軸線上，所以主傳動結構緊湊，運行穩定，噪音低。
　　以上就是有關卷板機的一些特點和結構方式，如果上述內容有幫助到你，歡迎繼續關注我們。
